De 5 meest gemaakte fouten bij het kiezen van een kabelrups

Een kabelrups wordt vaak pas gekozen aan het einde van een machineontwerp. Dan is de ruimte beperkt, liggen kabeldiameters al vast en moet de kabelgeleiding “nog even” passend worden gemaakt. Juist daardoor ontstaan fouten die later leiden tot kabelbreuk, lawaai, slijtage of vastlopende bewegingen.

Hieronder vind je de vijf fouten die onze specialisten het vaakst tegenkomen bij het kiezen van een kabelrups, energieketting of sleepketting.

1. Alleen naar buitenmaat kijken

De buitenmaat zegt weinig over de bruikbare ruimte. Voor de kabels zijn vooral binnenhoogte en binnenbreedte bepalend. Meet daarom altijd de grootste kabeldiameter en tel de benodigde breedte op. Houd extra ruimte aan zodat kabels niet klem liggen.

2. De buigradius te klein kiezen

Een te kleine buigradius is een directe oorzaak van kabelbreuk. De kabel met de grootste minimale buigradius bepaalt de keuze, niet de kabelrups zelf. Controleer daarom datasheets van servokabels, encoderkabels, pneumatische slangen en datakabels voordat je een radius selecteert.

3. De kabelrups te vol leggen

Een volle kabelrups lijkt efficiënt, maar verkort de levensduur. Kabels moeten vrij kunnen bewegen zonder elkaar vast te drukken. Als vuistregel houd je 10–20% extra ruimte aan en gebruik je tussenschotjes bij kabels met verschillende diameters of functies.

4. Open of dicht verkeerd kiezen

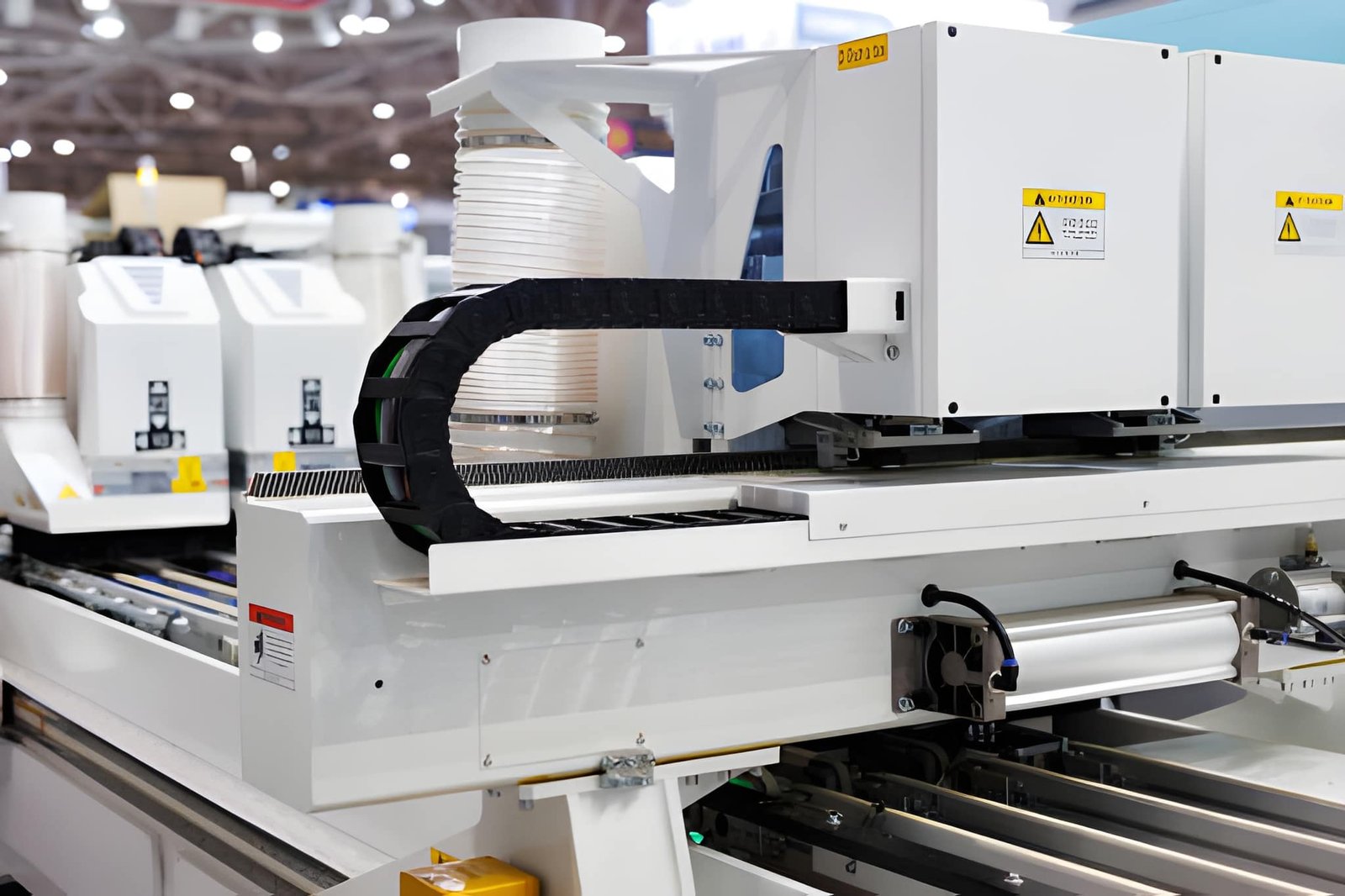

Een open kabelrups is ideaal wanneer kabels makkelijk bereikbaar moeten zijn en koeling belangrijk is. Een dichte kabelrups is beter bij spanen, stof, vocht of vervuiling. In CNC-machines, houtbewerking of omgevingen met slijpsel kan een open rups onnodige slijtage veroorzaken.

5. Aansluitsets vergeten

Een kabelrups werkt alleen goed wanneer hij correct wordt bevestigd. Aansluitsets zorgen voor een rechte, spanningsvrije montage aan het vaste en bewegende punt. Zonder juiste montagebeugels ontstaan scheefloop, torsie en extra belasting op schakels en kabels.

Snelle keuzehulp

• Mini-serie: compacte machines, lichte kabelpakketten en kleine slaglengtes.
• Medium-serie: de standaard voor machinebouw, verpakkingsmachines en lineaire assen.
• Heavy-serie: grotere kabelpakketten, hogere belasting en langere slagen.
• Dichte kabelrupsen: bescherming tegen stof, vuil, vocht en spanen.

Wil je fouten voorkomen? Bekijk de kunststof kabelrupsen, filter op binnenhoogte, binnenbreedte en buigradius of gebruik de kabelrups configurator.
